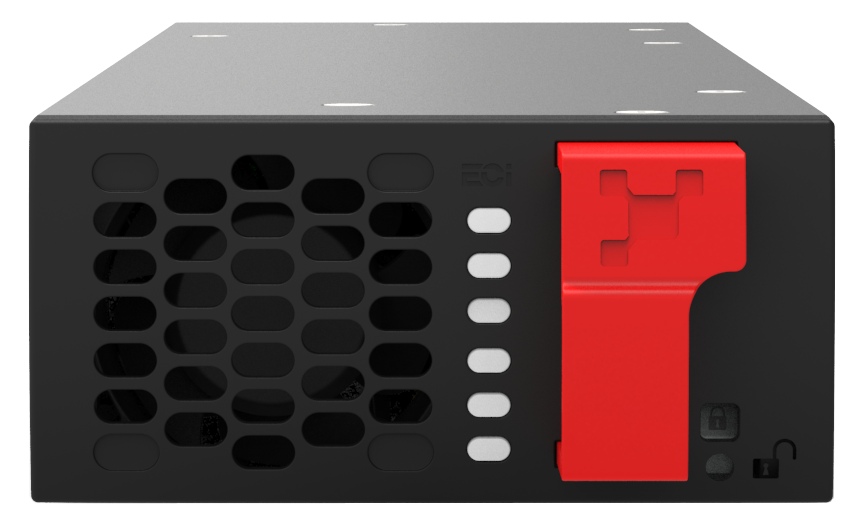

BRAVO 4, 6 & 10 - 48VDC-230VAC

     BRAVO 4, 6 & 10 – компактные модульные инверторы, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии ECI преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 92, 94 и 96% соответственно.

BRAVO 4, 6 & 10 можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью от 0,5 до 40 кВА.

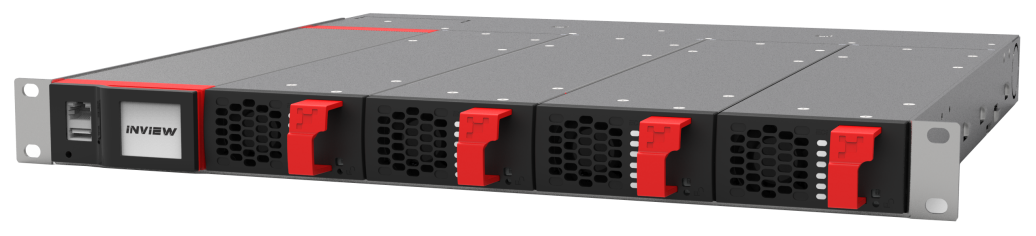

Модульные инверторы BRAVO 4, 6 & 10 устанавливается в 19” корпус (корзину/рэк) высотой 1U. Максимальное количество модулей в корпусе составляет 5 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы до 40 кВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

Настройка и мониторинг системы осуществляется контроллером Inview S или Inview Slot, последний устанавливается в слот корпуса вместо одного модуля. Таким образом, в корпус можно установить 5 модулей BRAVO 4, 6 & 10 или контроллер Inview Slot и 4 модуля BRAVO 4, 6 & 10.

Общие
Охлаждение / акустический шум Принудительное (вентилятор) / < 65Дб на расстоянии 1 м
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации до 95% в течение 96 ч в год
Мощность
Номинальная выходная мощность 500 ВА / 400 Вт
Кратковременная перегрузка 150 % (15 с)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 48 В / 40-60 В
Номинальный ток (при 48 В и 400 Вт нагрузке) 9,3 А
Максимальный входной ток (при 48 В и для 15 с) / уровень пульсации на входе 14 А / < 10 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Коэффициент мощности / КНИ > 99% / < 3%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line > 92% / >90 %
Номинальное напряжение / настраивается 230 В / 200-240 В
Стабильность выходного напряжения ±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 2,2 А при 230 В
Крест-фактор тока при номинальной мощности 3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 21,7 А для 20 мс
Выходной ток КЗ после 20 мс 6,9 А (от 20 мс до 15 с); 4,8 А (от 15 с до 60 с); > 60 с – отключение по защите, требуется перезапуск
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 1U х 87мм х 346мм / 1,5 кг
Общие
Охлаждение / акустический шум Принудительное (вентилятор) / < 65Дб на расстоянии 1 м
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации до 95% в течение 96 ч в год
Мощность
Номинальная выходная мощность 750 ВА / 600 Вт
Кратковременная перегрузка 150 % (15 с)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 48 В / 40-60 В
Номинальный ток (при 48 В и 600 Вт нагрузке) 14 А
Максимальный входной ток (при 48 В для 15 с) / уровень пульсации на входе 20,3 А / < 10 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Коэффициент мощности / КНИ > 99% / < 3%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 94% / 92 %
Номинальное напряжение / настраивается 230 В / 200-240 В
Стабильность выходного напряжения ±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 3,26 А при 230 В
Крест-фактор тока при номинальной мощности 3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 21,7 А для 20 мс
Выходной ток КЗ после 20 мс 6,9 А (от 20 мс до 15 с); 4,8 А (от 15 с до 60 с); > 60 с – отключение по защите, требуется перезапуск
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 1U х 87мм х 346мм / 1,5 кг
Общие
Охлаждение / акустический шум Принудительное (вентилятор) / < 65Дб на расстоянии 1 м
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации до 95% в течение 96 ч в год
Мощность
Номинальная выходная мощность 1250 ВА / 1000 Вт
Кратковременная перегрузка 150 % (15 с)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 48 В / 40-60 В
Номинальный ток (при 48 В и 1000 Вт нагрузке) 22,3 А
Максимальный входной ток (при 48 В и перегрузке 150%) / уровень пульсации на входе 34 А / < 10 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Коэффициент мощности / КНИ > 99% / < 3%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 96% / 92,5 %
Номинальное напряжение / настраивается 230 В / 200-240 В
Стабильность выходного напряжения ±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 5,4 А при 230 В
Крест-фактор тока при номинальной мощности 3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 21,7 А для 20 мс
Выходной ток КЗ после 20 мс 9,9 А (от 20 мс до 15 с); 7,4 А (от 15 с до 60 с); > 60 с – отключение по защите, требуется перезапуск
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 1U х 87мм х 346мм / 1,5 кг
