TSI-BRAVO-EPC

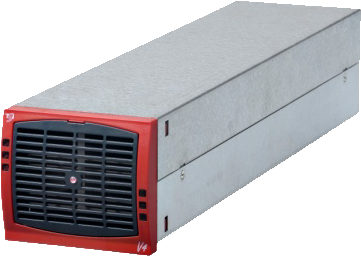

     TSI-BRAVO-EPC – компактный модульный инвертор, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии EPC преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 96%.

TSI-BRAVO-EPC можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью от 2,5 до 80 кВА.

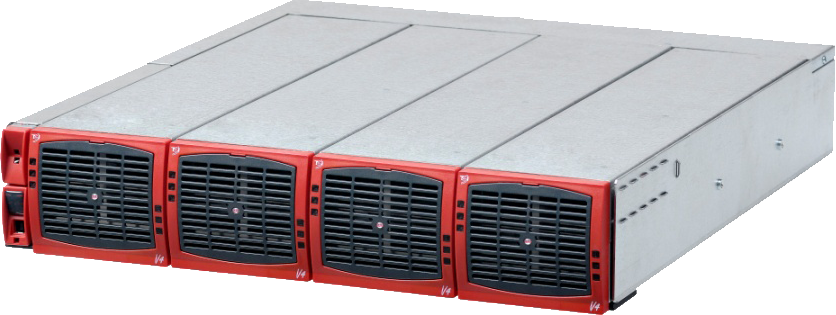

Модульный инвертор TSI-BRAVO-EPC устанавливается в 19” корпус (корзину/рэк) высотой 2U. Максимальное количество модулей в корпусе составляет 4 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы до 80 кВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

Настройка и мониторинг системы осуществляется контроллером T2S-ETH + CanDis или T2S-ETH + CATENA

Общие
Охлаждение / акустический шум Принудительное (вентилятор)
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…50 °С
Относительная влажность без конденсации до 95%, без конденсации
Мощность
Номинальная выходная мощность 1500 ВА / 1200 Вт
Кратковременная перегрузка 150 % (15 с), 110 % (постоянно)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 24 В / 19-35 В
Номинальный ток (при 24 В и 1200 Вт нагрузке) 56 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе 84 А / < 100 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 150 ВА / 120 Вт на каждые 10 вольт при < 185 В
Коэффициент мощности > 99%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 95,5 % / 89,5 %
Номинальное напряжение 220 / 230 / 240 В
Стабильность выходного напряжения < 1,5 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 6,6 А
Крест-фактор тока при номинальной мощности 2,8 : 1
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 10хIном для 20 мс
Выходной ток КЗ после 20 мс 2,1хIном в течение 15с и 1,5хIном после 15с
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 2U х 103мм х 435мм / 4,3 кг
Общие
Охлаждение / акустический шум Принудительное (вентилятор)
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…50 °С
Относительная влажность без конденсации до 95%, без конденсации
Мощность
Номинальная выходная мощность 2500 ВА / 2000 Вт
Кратковременная перегрузка 150 % (15 с), 110 % (постоянно)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 48 В / 40-60 В
Номинальный ток (при 24 В и 2000 Вт нагрузке) 46 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе 84 А / < 2 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 150 ВА / 120 Вт на каждые 10 вольт при < 185 В
Коэффициент мощности > 99%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 96 % / 91 %
Номинальное напряжение 220 / 230 / 240 В
Стабильность выходного напряжения < 1,5 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 10,9 А
Крест-фактор тока при номинальной мощности 3 : 1
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 10хIном для 20 мс
Выходной ток КЗ после 20 мс 2,1хIном в течение 15с и 1,5хIном после 15с
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 2U х 103мм х 435мм / 4,3 кг
Общие
Охлаждение / акустический шум Принудительное (вентилятор)
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…50 °С
Относительная влажность без конденсации до 95%, без конденсации
Мощность
Номинальная выходная мощность 2500 ВА / 2000 Вт
Кратковременная перегрузка 150 % (15 с), 110 % (постоянно)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 60 В / 48-72 В
Номинальный ток (при 60 В и 2000 Вт нагрузке) 35 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе 52 А / < 100 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 150 ВА / 120 Вт на каждые 10 вольт при < 185 В
Коэффициент мощности > 99%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 96 % / 91 %
Номинальное напряжение 220 / 230 / 240 В
Стабильность выходного напряжения < 1,5 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 10,9 А
Крест-фактор тока при номинальной мощности 3 : 1
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 10хIном для 20 мс
Выходной ток КЗ после 20 мс 2,1хIном в течение 15с и 1,5хIном после 15с
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 2U х 103мм х 435мм / 4,3 кг
Общие
Охлаждение / акустический шум Принудительное (вентилятор)
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…50 °С
Относительная влажность без конденсации до 95%, без конденсации
Мощность
Номинальная выходная мощность 2500 ВА / 2000 Вт
Кратковременная перегрузка 150 % (15 с), 110 % (постоянно)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 110 В / 90-160 В
Номинальный ток (при 110 В и 2000 Вт нагрузке) 19 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе 29 А / < 200 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 150 ВА / 120 Вт на каждые 10 вольт при < 185 В
Коэффициент мощности > 99%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 96 % / 91 %
Номинальное напряжение 220 / 230 / 240 В
Стабильность выходного напряжения < 1,5 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 10,9 А
Крест-фактор тока при номинальной мощности 3 : 1
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 10хIном для 20 мс
Выходной ток КЗ после 20 мс 2,1хIном в течение 15с и 1,5хIном после 15с
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 2U х 103мм х 435мм / 4,3 кг
Общие
Охлаждение / акустический шум Принудительное (вентилятор)
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…50 °С
Относительная влажность без конденсации до 95%, без конденсации
Мощность
Номинальная выходная мощность 2500 ВА / 2000 Вт
Кратковременная перегрузка 150 % (15 с), 110 % (постоянно)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 220 В / 170-300 В
Номинальный ток (при 220 В и 2000 Вт нагрузке) 9,8 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе 14,9 А / < 200 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 150 ВА / 120 Вт на каждые 10 вольт при < 185 В
Коэффициент мощности > 99%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 96,5% / 92,5 %
Номинальное напряжение 220 / 230 / 240 В
Стабильность выходного напряжения < 1,5 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 10,9 А
Крест-фактор тока при номинальной мощности 3 : 1
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 10хIном для 20 мс
Выходной ток КЗ после 20 мс 2,1хIном в течение 15с и 1,5хIном после 15с
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 2U х 103мм х 435мм / 4,3 кг
