BRAVO-ECI

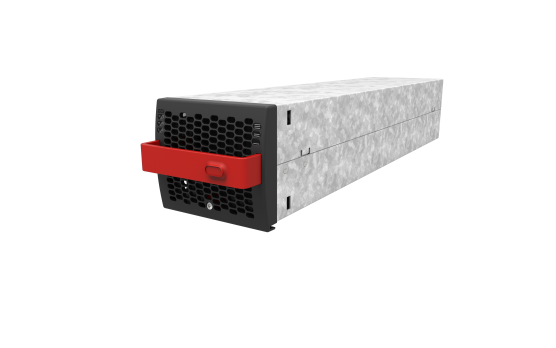

      BRAVO-ECI – компактный модульный инвертор, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии ECI преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 96%.

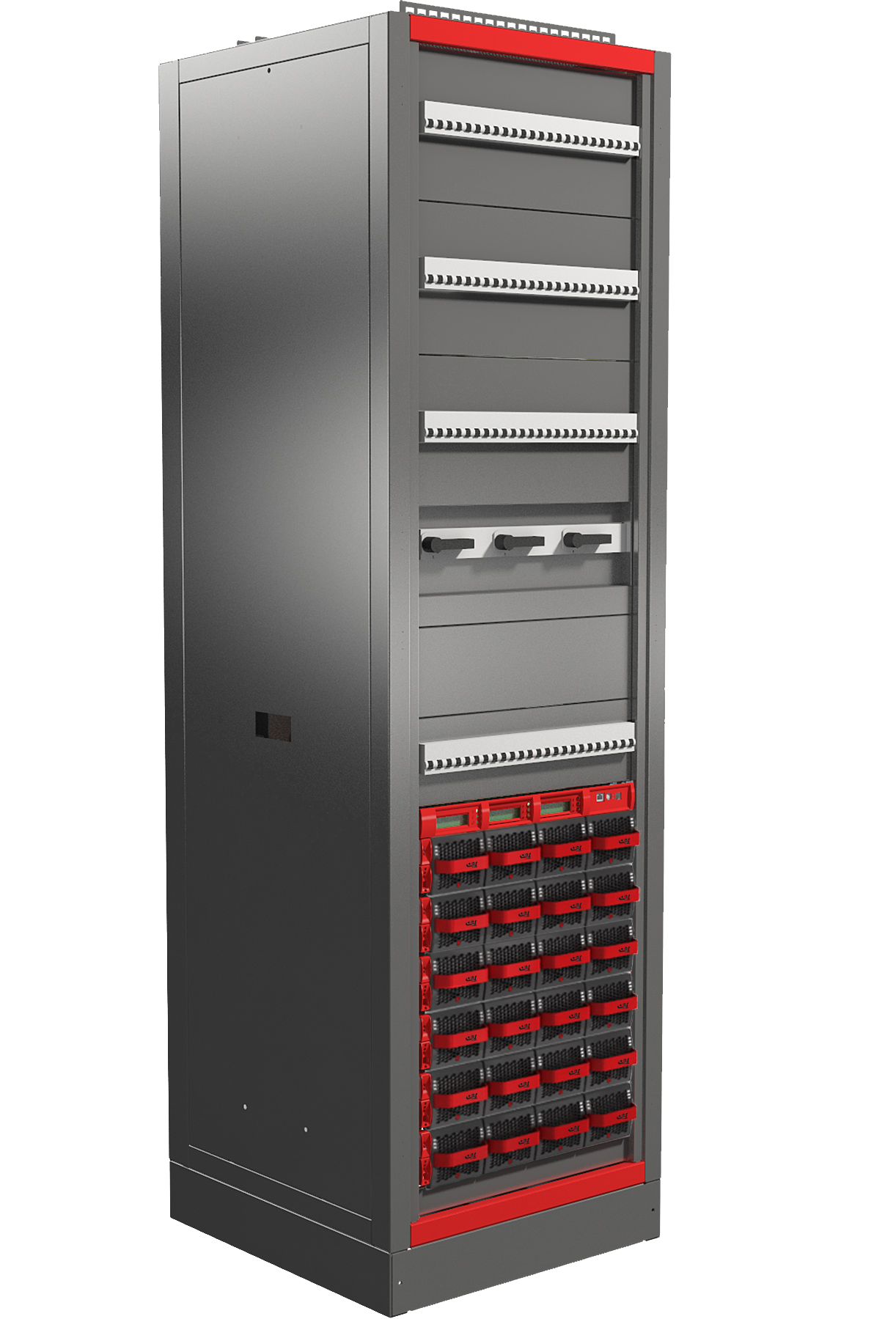

     BRAVO-ECI можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью от 3 до 96 кВА.

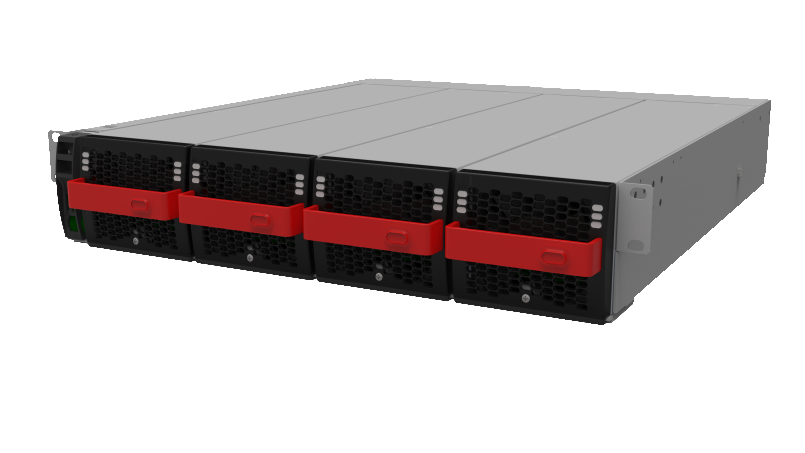

     Модульный инвертор BRAVO-ECI устанавливается в 19” корпус (корзину/рэк) высотой 2U. Максимальное количество модулей в корпусе составляет 4 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы до 96 кВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

     Настройка и мониторинг системы осуществляется контроллером T2S-ETH + CanDis или T2S-ETH + CATENA

Общие
Охлаждение Принудительное
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации до 95% в течение 96 ч в год
Мощность
Номинальная выходная мощность 3000 ВА / 2400 Вт
Кратковременная перегрузка 125 % (15 с)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 48 В / 40-60 В
Номинальный ток (при 48 В и 2400 Вт нагрузке) 53,2 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе 66,5 А / < 10 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 2400 Вт при >190 В до 1600 Вт при 150 В
Коэффициент мощности / КНИ > 99% / < 3%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 96% / 93,5 %
Номинальное напряжение / настраивается 230 В / 200-240 В
Стабильность выходного напряжения ±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 13 А при 230 В
Крест-фактор тока при номинальной мощности 3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 100 А для 20 мс
Выходной ток КЗ после 20 мс 18A RMS
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 2U х 103мм х 435мм / 4,3 кг
Общие
Охлаждение Принудительное
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации до 95%, без конденсации
Мощность
Номинальная выходная мощность 3000 ВА / 2500 Вт
Кратковременная перегрузка 125 % (15 с)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 336 В / 200-400 В
Номинальный ток (при 336 В и 2500 Вт нагрузке) 7,9 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе 9,9 А / < 250 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 120 / 208 / 230 / 277 В / 108-290 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 3000ВА / 2500Вт при > 230В, 2500ВА / 2500Вт при > 190В, 1500ВА / 1500Вт при > 120В
Коэффициент мощности / КНИ > 99% / < 3%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 96% / 94,5 %
Номинальное напряжение / настраивается 120 / 208 / 230 / 277 В
Стабильность выходного напряжения ±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 13 А при 230 В
Крест-фактор тока при номинальной мощности 3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 100 А для 20 мс
Выходной ток КЗ после 20 мс 18A RMS
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 2U х 103мм х 435мм / 4,3 кг
Общие
Охлаждение Принудительное
Время наработки на отказ (MTBF) 240 000 ч (по MIL-217IF)
Рабочая температура -20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации до 95%, без конденсации
Мощность
Номинальная выходная мощность 372 ВА / 200-430 В
Кратковременная перегрузка 125 % (15 с)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 372 В / 200-430 В
Номинальный ток (при 372 В и 2500 Вт нагрузке) 7,3 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе 9,2 А / < 250 mV RMS
AC вход
Входное напряжение: номинальное / диапазон 230 В / 150-290 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 3000ВА / 2500Вт при > 230В, 2500ВА / 2500Вт при > 190В
Коэффициент мощности / КНИ > 99% / < 3%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 96% / 94,5 %
Номинальное напряжение / настраивается 230 В
Стабильность выходного напряжения ± 1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 13 А при 230 В
Крест-фактор тока при номинальной мощности 3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 100 А для 20 мс
Выходной ток КЗ после 20 мс 18A RMS
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 2U х 103мм х 435мм / 4,3 кг
