SIERRA 10

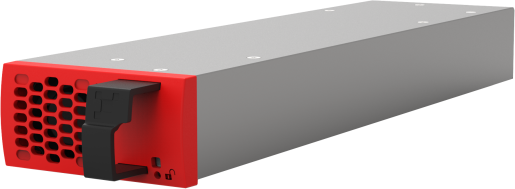

      SIERRA 10 – компактный модульный двунаправленный конвертор, обеспечивающий одновременное питание нагрузок постоянного и переменного тока и заряд аккумуляторных батарей. Конвертор обеспечивает высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Общая выходная мощность одного модуля составляет 1,2 кВт. Максимальная мощность АС или DC нагрузок составляет 1,0 кВт (при этом АС нагрузки имеют приоритет), а 200 Вт всегда составляет минимальный резерв для заряда аккумуляторных батарей.

     SIERRA 10 можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные конверторные системы мощностью от 1,2 (1,0) до 38,4 (32) кВт.

     Модульный конвертор SIERRA 10 устанавливается в 19” корпус (корзину/рэк) высотой 1U. Максимальное количество модулей в корпусе составляет 5 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность конверторной системы до 38,4 кВт. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

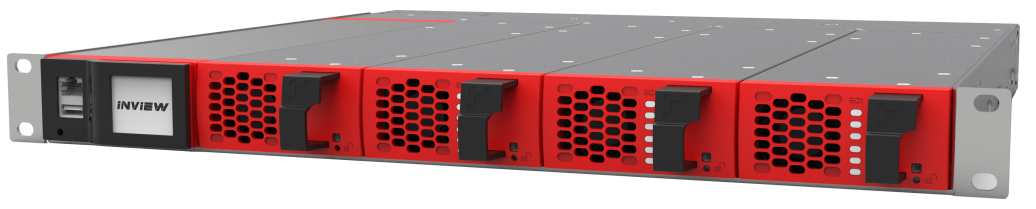

     Настройка и мониторинг системы осуществляется контроллером Inview S или Inview Slot, последний устанавливается в слот корпуса вместо одного модуля. Таким образом, в корпус можно установить 5 модулей SIERRA 10 или контроллер Inview Slot и 4 модуля SIERRA 10.

Общие
Охлаждение / акустический шум Принудительное (вентилятор) / < 65Дб на расстоянии 1 м
Время наработки на отказ (MTBF) 200 000 ч (по MIL-217IF)
Рабочая температура -20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации до 95% в течение 96 ч в год
AC вход
Номинальное напряжение / Ток 230 В / 4,6 A
Диапазон напряжения 150 – 265 В
Ограничение мощности при снижении напряжения сети Линейное снижение: 1200 Вт при > 190 В до 800 Вт при 150 В
Коэффициент мощности / КНИ > 99% / < 3%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
DC вход
Входное напряжение: номинальное / диапазон 48 В / 40-60 В
Номинальный ток (при 48 В и 1000 Вт нагрузке) 22,4 А
Максимальный входной ток (при 48 В и перегрузке 150%) / уровень пульсации на входе 34 А / < 10 mV RMS
AC выход
КПД: EPC / DC-AC 96% / > 93 %
Номинальное напряжение / настраивается 230 В / 200-240 В
Стабильность выходного напряжения ±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
Номинальная выходная мощность 1,25 кВА / 1 кВт (+ 200Вт для заряда АкБ)
Кратковременная перегрузка 150 % (15 с)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 5,4 А при 230 В
Крест-фактор тока при номинальной мощности 3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 20,3 А для 20 мс
Выходной ток КЗ после 20 мс 9,9 А (от 20 мс до 15 с); 7,4 А (от 15 с до 60 с); >60 с – отключение по защите, требуется перезапуск
DC выход
Номинальное напряжение / диапазон 53,5 / 44 - 60
Максимальная мощность 1,2 кВт
Максимальный ток при 48Vdc 20,8 А
КПД: AC-DC > 93 %
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 1U х 87мм х 319мм / 1,5 кг
