TSI-NOVA-EPC

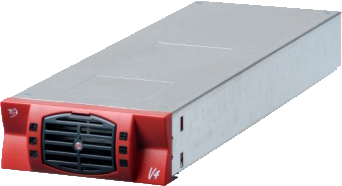

      TSI-NOVA-EPC – компактный модульный инвертор, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии EPC преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 93%.

TSI-NOVA-EPC можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью от 0,75 до 24 кВА.

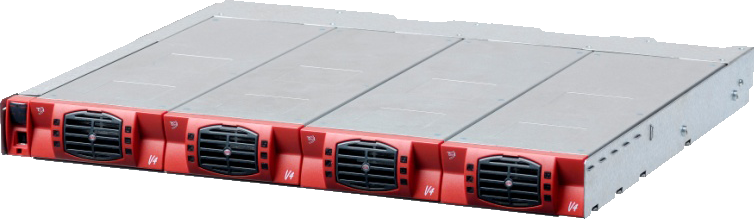

Модульный инвертор TSI-NOVA-EPC устанавливается в 19” корпус (корзину/рэк) высотой 1U. Максимальное количество модулей в корпусе составляет 4 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы до 80 кВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

Настройка и мониторинг системы осуществляется контроллером T2S + CanDis или T2S-ETH + CanDis.

Общие
Охлаждение / акустический шум Принудительное (вентилятор)
Время наработки на отказ (MTBF) 200 000 ч (по MIL-217IF)
Рабочая температура -20…50 °С
Относительная влажность без конденсации до 95%, без конденсации
Мощность
Номинальная выходная мощность 750 ВА / 525 Вт
Кратковременная перегрузка 135 % (15 с), 105 % (постоянно)
Допустимый коэффициент мощности нагрузки полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон 48 В / 40-60 В
Номинальный ток (при 48 В и 525 Вт нагрузке) 12,5 А
Максимальный входной ток (для 15 с) / уровень пульсации на входе Линейное снижение: 1200 Вт при > 190 В до 800 Вт при 150 В
Коэффициент мощности / КНИ 22 А / < 2 mV RMS
АС вход
Входное напряжение: номинальное / диапазон 230 В / 150-265 В
Ограничение мощности при снижении напряжения сети 438 ВА при 150 В
Коэффициент мощности > 99%
Частота сети / диапазон синхронизации 50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line 93% / 89 %
Номинальное напряжение 220 / 230 / 240 В
Стабильность выходного напряжения < 1,5 %
Частота / стабильность частоты 50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке < 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 % ≤ 0,4 мс
Номинальный ток 3,25 А
Крест-фактор тока при номинальной мощности 2,5 : 1
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс) 10хIном для 20 мс
Выходной ток КЗ после 20 мс 1,89хIном
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения 0 / 0
Сигнализация и контроль
Индикация состояния модуля Светодиоды
Габариты
ВхШхГ / Вес 1U х 103мм х 322мм / 1,5 кг
