SIERRA 25

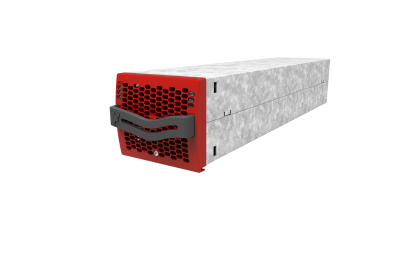

     SIERRA 25 – компактный модульный двунаправленный конвертор, обеспечивающий одновременное питание нагрузок постоянного и переменного тока и заряд аккумуляторных батарей. Конвертор обеспечивает высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Общая выходная мощность одного модуля составляет 2,7 кВт. Максимальная мощность АС или DC нагрузок составляет 2,4 (2,5) кВт (при этом АС нагрузки имеют приоритет), а 300 (200) Вт всегда составляет минимальный резерв для заряда аккумуляторных батарей.

     SIERRA 25 можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные конверторные системы мощностью от 2,5 до 80 кВт.

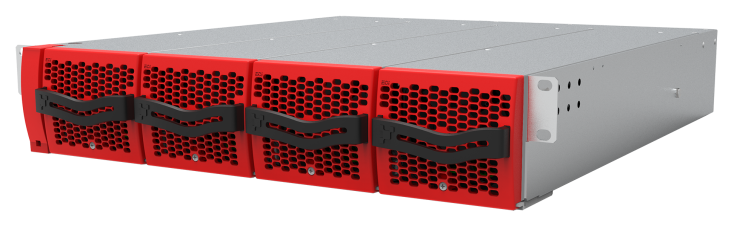

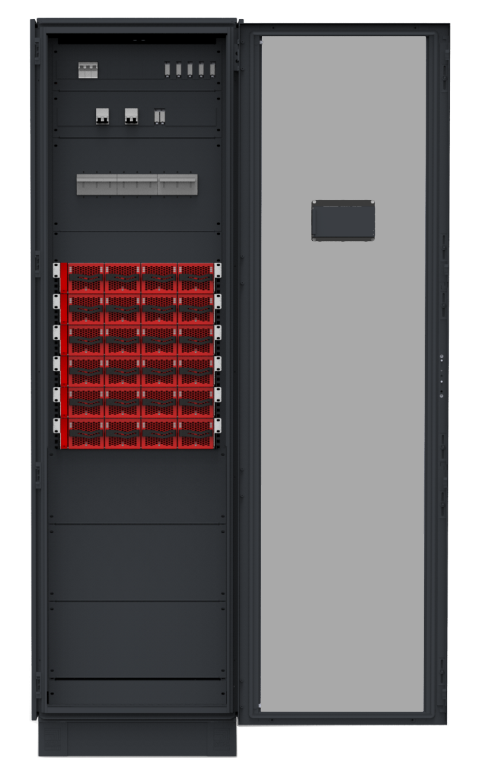

     Модульный конвертор SIERRA 25 устанавливается в 19” корпус (корзину/рэк) высотой 2U. Максимальное количество модулей в корпусе составляет 4 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность конверторной системы до 80 кВт. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

     Настройка и мониторинг системы осуществляется контроллером Inview S. Таким образом, в корпус можно установить 4 модуля SIERRA 25.

Общие
Охлаждение / акустический шум	Принудительное (вентилятор) / < 65Дб на расстоянии 1 м
Время наработки на отказ (MTBF)	200 000 ч (по MIL-217IF)
Рабочая температура	-20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации	до 95% в течение 96 ч в год
AC вход
Номинальное напряжение / Ток	230 В / 11,7 A
Диапазон напряжения	150 – 265 В
Ограничение мощности при снижении напряжения сети	Линейное снижение: 2700 Вт при > 190 В до 1600 Вт при 150 В
Коэффициент мощности / КНИ	> 99% / < 3%
Частота сети / диапазон синхронизации	50 или 60 Гц / 47-53 Гц или 57-63 Гц
DC вход
Входное напряжение: номинальное / диапазон	48 В / 40-60 В
Номинальный ток (при 48 В и 1000 Вт нагрузке)	53,4 А
Максимальный входной ток (при 48 В и перегрузке 150%) / уровень пульсации на входе	66,8 А / < 10 mV RMS
AC выход
КПД: EPC / DC-AC	96% / > 93,7 %
Номинальное напряжение / настраивается	230 В / 200-240 В
Стабильность выходного напряжения	±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты	50 или 60 Гц / 0,03 %
Номинальная выходная мощность	3 кВА / 2,4 кВт (+ 300Вт для заряда АкБ)
Кратковременная перегрузка	125 % (15 с)
Допустимый коэффициент мощности нагрузки	полная мощность от 0 индуктивной до 0 ёмкостной
КНИ выходного напряжения при активной нагрузке	< 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 %	≤ 0,4 мс
Номинальный ток	5,4 А при 230 В
Крест-фактор тока при номинальной мощности	3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс)	109 А для 20 мс
Выходной ток КЗ после 20 мс	22,5 А (от 20 мс до 15 с); 7,4 А (от 15 с до 60 с); >60 с – отключение по защите, требуется перезапуск
DC выход
Номинальное напряжение / диапазон	53,5 / 44 - 60
Максимальная мощность	2,7 кВт
Максимальный ток при 48Vdc	50 А
КПД: AC-DC	> 93,7 %
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения	0 / 0
Сигнализация и контроль
Индикация состояния модуля	Светодиоды
Габариты
ВхШхГ / Вес	2U х 103мм х 435мм / 4,3 кг

Общие
Охлаждение / акустический шум	Принудительное (вентилятор) / < 65Дб на расстоянии 1 м
Время наработки на отказ (MTBF)	240 000 ч (по MIL-217IF)
Рабочая температура	-20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации	до 95% в течение 96 ч в год
AC вход
Номинальное напряжение / Ток	230 В / 11,7 A
Диапазон напряжения	150 – 265 В
Ограничение мощности при снижении напряжения сети	Линейное снижение: 3000ВА / 2500Вт при > 230В, 2500ВА / 2500Вт при > 190В, 1500ВА /1500Вт при > 120В
Коэффициент мощности / КНИ	> 99% / < 3%
Частота сети / диапазон синхронизации	50 или 60 Гц / 47-53 Гц или 57-63 Гц
DC вход
Входное напряжение: номинальное / диапазон	336 В / 200-430 В
Номинальный ток (при 336 В и 2500 Вт нагрузке)	8 А
Максимальный входной ток (при 48 В и перегрузке 150%) / уровень пульсации на входе	9,9 А / < 10 mV RMS
AC выход
КПД: EPC / DC-AC	96% / > 94,5 %
Номинальное напряжение / настраивается	120 / 208 /220 / 230 / 240 В
Стабильность выходного напряжения	±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты	50 или 60 Гц / 0,03 %
Номинальная выходная мощность	3 кВА / 2,5 кВт (+ 200Вт для заряда АкБ)
Кратковременная перегрузка	125 % (15 с)
Допустимый коэффициент мощности нагрузки	полная мощность от 0 индуктивной до 0 ёмкостной
КНИ выходного напряжения при активной нагрузке	< 3%
Время коррекции напряжения при ударном изменении нагрузки с 10 до 90 %	≤ 0,4 мс
Номинальный ток	13 А при 230 В
Крест-фактор тока при номинальной мощности	3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ (0-20 мс)	109 А для 20 мс
Выходной ток КЗ после 20 мс	22,5 А (от 20 мс до 15 с); 7,4 А (от 15 с до 60 с); >60 с – отключение по защите, требуется перезапуск
DC выход
Номинальное напряжение / диапазон	336 / 310 - 430
Максимальная мощность	2,7 кВт
Максимальный ток при 48Vdc	7 А
КПД: AC-DC	> 94,5 %
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения / полное время на процесс переключения	0 / 0
Сигнализация и контроль
Индикация состояния модуля	Светодиоды
Габариты
ВхШхГ / Вес	2U х 103мм х 435мм / 4,3 кг
